東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種USB插座的20年老品牌廠家。USB插座已經在我們的生活中廣泛應用，今天小編為大家介紹的是USB插座的焊接方式。

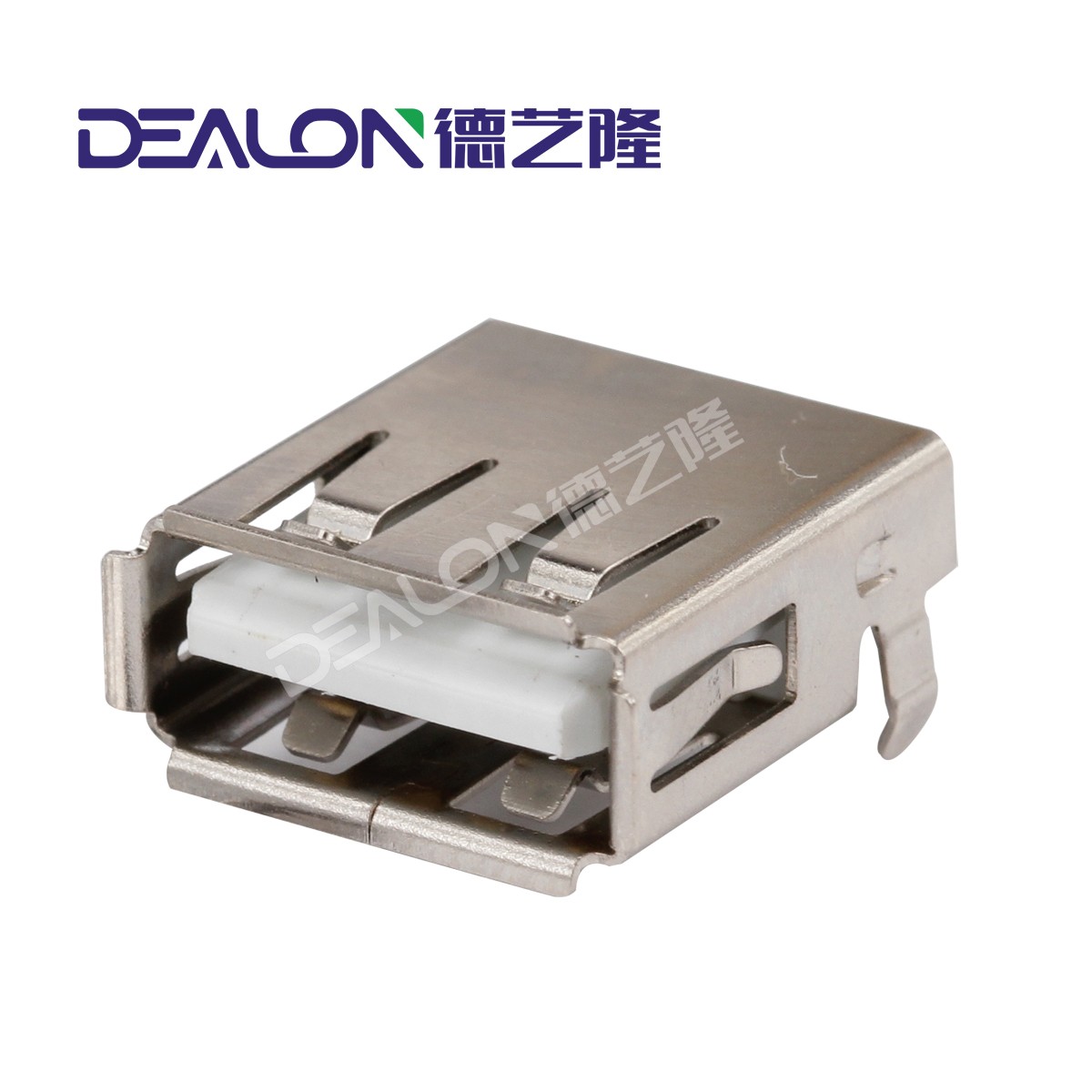

USB插座的接口目前對于所有規格基本都是通用的了，不想以前手機設備使用舊式的USB插座的接口是很小，而且接口方面也是不支持通用的。那么還要說明的是目前USB插座對于接線順序是區分有兩種方法，若是沒具分清楚是很容易搞錯接線的，那么從而就相關聯的影響到后面的焊接操作。那接下來給你們說下關于USB插座接線順序及焊接方法。
USB插座B型接線順序
紅線：電源正極接線上的標識為:VCC或+5V
2.白線：負電壓數據線標識為：Data-
3.綠線：正電壓數據線標識為：Data+
4.空端：ID
5.黑線：接地標識為：GND
USB插座A型接線順序
紅線：電源正極(接線上的標識為：+5V或VCC)
2.白線：負電壓數據線(標識為：Data-或USB Port -)
3.綠線：正電壓數據線(標識為：Data+或USB Port +
4.黑線：接地(標識為：GROUND或GND)
USB插座焊接方法
操作步驟一
由于USB母座體積小，關于在USB接口四個引腳一般都是比較難焊的，關鍵焊接時若是管腳間的距離太近，一不小心就會將兩個管腳焊接在一起。所以首先可以在焊接前用助焊劑涂擦焊點引腳，注意不要粘太多的助焊劑，后期很難擦去。助焊劑的作用除了使焊接更順利外，還可以固定住USB口焊接時不易移位。
操作步驟二
接著涂完之后，要用烙鐵將每個焊點上的錫清理干凈，其目的是為了防止錫過多以免導致造成虛焊等現象，這時使得焊點表面只留一點錫就行。將USB母座放到焊盤上，對準線位置輕輕的放進去，放好后此時用烙鐵輕力壓管腳，待幾秒鐘后，就可以焊好了。
操作步驟三
其最后焊接完成后，還需要通過萬用表的測量二極管的方法，檢查是否焊好。例如引腳有無存在松動或者是虛焊等現象，若是存在還是要重復進行焊接。
以上說的就是USB插座的焊接方式，希望對大家設計和工作上有所幫助!
